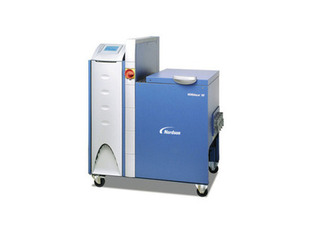

25, 50 ve 100 Litrelik Eritme Üniteleri
VersaBlue Plus Serisi Eritme Üniteleri:
- Hızlı ve kolay kurulum sağlar.
- Günlük kullanımı kolaylaştırır.
- Rutin bakım işlemlerini basitleştirir.
- Çalışma süresini en üst düzeye çıkarır.
Nordson VersaBlue Plus serisi eritme üniteleri, hassasiyet gerektiren zorlu sıcak tutkal uygulamaları için tasarlanmıştır. Değişken hızlı AC motorlara sahip dört adede kadar tek akışlı veya dört adede kadar çift akışlı dozajlayıcı düz dişli pompa seçeneği, çok çeşitli üretim gereksinimlerini karşılar. Izgara ve rezervuardan oluşan tank tasarımı, tutkalın bozulmasını azaltırken tutkal aktarım kapasitesini en üst düzeye çıkarır. Güçlü bir endüstriyel PC, dokunmatik ekran arayüzü üzerinden tutkal sisteminin tam kontrolünü sağlar.
VersaBlue Plus eritme ünitelerinin “Plus” özellikleri, eritme ünitesine entegre edilebilen aşağıdaki opsiyonlardır:
- Debi izleme ve kapalı çevrim kontrolü
- Kapalı çevrim uygulama deseni kontrolü
- Modül tepki süresi izleme
IPC Kontrolünün “Plus” Avantajları
- Belirlenen müşteri gereksinimlerini karşılamak için malzeme debisini ve uygulama desenini otomatik olarak ayarlar.
- Nordson TruFlow™ ürünleri ve/veya OptiStroke™ iğne strok algılama sistemi kullanılarak kolay sistem entegrasyonu sağlar.
- Sezgisel ve kullanımı kolay dokunmatik ekran arayüzüyle uygulama deseni ve debi kontrolünün kurulumunu, kullanımını ve izlenmesini kolaylaştırır.
- Temel izleme ve raporlama bilgileri eritme ünitesi ekranında görüntülenebilir; daha ayrıntılı bilgiler dizüstü bilgisayara veya fieldbus üzerinden aktarılabilir.
- Optimize edilmiş hidrolik bölüm, daha hızlı tepki sağlar ve makine durduğunda basıncı otomatik olarak tahliye eder.
- Harici dozajlama cihazlarının entegre kontrolü, sistem karmaşıklığını azaltır.
- Eritme ünitesi, debi ve/veya desen kontrolü durumunu gösteren grafiksel dokunmatik ekranlı sistem kontrolü
- Geniş ve kolay erişilebilir tank açıklığı, doldurma ve temizleme işlemlerini kolaylaştırır.
- Erişim panelleri, eritme ünitesi bileşenlerine hızlı ve kolay erişim sağlar.
- Pompa kapatma valfi ve tek aletle sökme özelliği, pompanın hızlı ve kolay şekilde değiştirilmesini sağlar.
- Quick connection
VersaBlue® Plus Series 25, 50 and 100 Adhesive Melters
Specifications
| Type of System | Release-coated grid and reservoir; Spur-gear pump with variable AC motor |
|---|---|
| Number of Pumps | Up to 4 single stream or 4 dual stream |
| Maximum Pump Rate 1, 2 | 1.4 to 82.1 kg/hr (3 to 181 lb/hr) |
| Filter Type | Saturn® basket-style filter |
| Maximum Working Hydraulic Pressure | 85 bars/8.5 MPa (1230 psi) |
| Operating Temperature Range | 40 to 230°C (100 to 450°F) |
| Ambient Temperature Range | 0 to 40°C (32 to 104°F) |
| Temperature Control Stability | ±1°C (2°F) |
| Electrical Service 4 | 200 VAC 3 phase 50/60 Hz 5; 200 to 240 VAC 3 phase 50/60 Hz; 380 to 415 VAC-Y (3 phase N/PE) 50/60 Hz; 400 VAC 3 phase 50/60 Hz 5; 480 VAC 3 phase 50/60 Hz 5 |
| Input/Output Capability Standard | 9 outputs, 13 inputs |
| TruFlow Control | Up to 4 channels |
| Closed-loop Pattern Control | Up to 8 channels |
| Module Response Monitoring | Up to 32 channels |
| External Metering Devices | Up to 4 combined internal & external controllers |
| Maximum Pressure Sensors 6 | 8 internal |
| Melter Dimensions (W x H x D) | 1100 x 1382 x 1035 mm (43.3 x 54.4 x 40.8 in) |
| Installation Dimensions (W x H x D) | 2699 x 1205 x 1281 mm (106.3 x 61.6 x 50.4 in) |
| Protection | IP54 |
| VersaBlue 25 | VersaBlue 50 | VersaBlue 100 | |
|---|---|---|---|
| Holding Capacity | 25 L (1526 in³) / 23.8 kg (52.5 lb) | 50 L (3051 in³) / 48.5 kg (104.7 lb) | 100 L (6102 in³) / 97 kg (213 lb) |
| Throughput (per hour) 1 | 40 kg (88 lb) | 75 kg (165.4 lb) | 150 kg (330 lb) |
| Melt Rate (per hour) 1 | 25 kg (55 lb) | 50 kg (110.2 lb) | 100 kg (220 lb) |
| Weight (empty) 3 | 265 kg (584 lb) | 290 kg (639 lb) | 360 kg (794 lb) |
| Number of Guns | 2, 4, 6 or 8 | 2, 4, 6 or 8 | 2, 4, 6 or 8 |
| Maximum System Power Capacity | |||
| 2 hoses/guns | 10280 watts | 15605 watts | 20740 watts |
| 4 hoses/guns | 13880 watts | 19205 watts | 27940 watts |
| 6 hoses/guns | 17480 watts | 22805 watts | 31540 watts |
| 8 hoses/guns | 21080 watts | 26405 watts | 35140 watts |
1 Actual rates will vary depending on adhesive type, application parameters and input voltage.
2 Range given is for maximum pump rate of various pumps available.
3 Weight depends on melter configuration.
4 Permitted deviation from rated line voltage is ±10%.
5 With integrated transformer.
6 Up to 8 external sensors optional.
Casters optional. Profibus, ControlNet® and Ethernet I/P optional.
Profibus is a registered trademark of Profibus International. Allen-Bradley, ControlNet and ControlLogix are registered trademarks of Rockwell Automation, Inc.
Nordson reserves the right to make design changes between printings.
