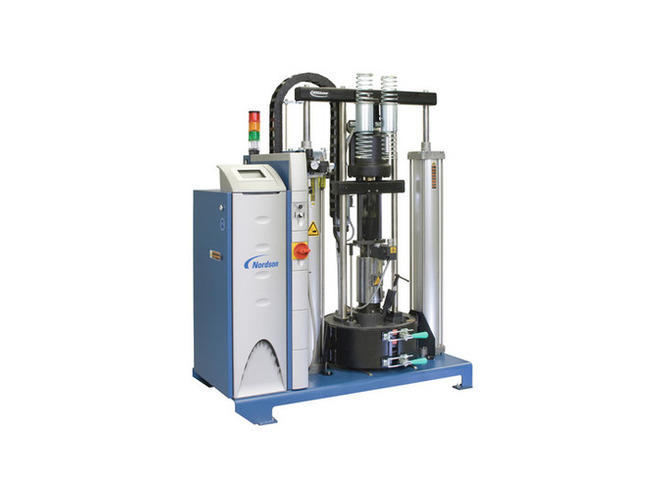

VersaDrum Melters with Gear Pumps
200 Litrelik Variller İçin Eritme Üniteleri
VersaDrum Eritme Üniteleri:
- Kurulum ve devreye alma işlemlerini kolaylaştırır.
- Üretim esnekliği sağlar.
- Günlük kullanımı kolaylaştırır.
- Tutkalın özelliklerini ve bütünlüğünü korur.
- Hassas dişli pompalara sahip değişken hızlı motorlar; opsiyonel çift akışlı ve sertleştirilmiş pompa versiyonları
- Hassas ve ayarlanabilir basınç için basınç kontrol valfi ve opsiyonel otomatik basınç kontrol sistemleri
- Grafiksel dokunmatik ekranlı kontrol sistemi, tüm işlemlerin ve sistem durumlarının görüntülenmesini ve izlenmesini sağlar.
- Manuel veya otomatik havalandırma sistemleri
- Kontroller ve varil değişimi için tek taraftan erişim sunar.
- Ayarlanabilir varil kelepçesi, metal veya fiber varillerin doğru şekilde konumlandırılmasını sağlar.
Nordson® VersaDrum varil tipi eritme üniteleri, 200 litrelik veya 55 galonluk varillerden hassas ve zorlu sıcak tutkal uygulamaları için tasarlanmıştır. Farklı pompa tipi ve boyutu seçenekleri sayesinde VersaDrum dişli pompalı eritme üniteleri, çok çeşitli tutkallara uyum sağlayacak ve özel üretim gereksinimlerini karşılayacak şekilde özelleştirilebilir.
Güçlü bir endüstriyel PC, dokunmatik ekran arayüzü üzerinden tutkal sisteminin tam kontrolünü sağlar ve tüm operatör işlemleri ile makine durumlarına ilişkin mesajları, uyarıları ve göstergeleri görüntüler.
VersaDrum varil tipi eritme üniteleri, tutkalın yalnızca üst yüzeyini eriterek varilde kalan malzemenin katı hâlde kalmasını sağlar. Böylece termal yük azaltılır ve yapışma özellikleri korunur. Nemle kürlenen poliüretanlar gibi reaktif tutkallar için özellikle uygun olan hidrolik akış kanalları, istenmeyen kürlenmenin oluşabileceği ölü noktaları ortadan kaldıracak şekilde tasarlanmıştır.
Kesintisiz çalışma gerektiren uygulamalarda Nordson’un otomatik geçiş sistemi, iki varil tipi eritme ünitesini birbirine bağlayarak varil değişimlerinden kaynaklanan duruş süresini ortadan kaldırır.
VersaDrum® Bulk Melters with Gear Pump
200-liter or 55-gallon drum melters
Specifications
| Type of System | Gear pumps with variable speed AC motors |
|---|---|
| Drum Diameter | 571 mm (22.5 in) or 567 mm (22.3 in) |
| Maximum Pump Rate¹ | 270 kg/hr (595 lb/hr) |
| Number of Hoses/Applicators | 2 standard (hydraulic & electrical); up to 6 additional (electrical only) |
| Maximum Working Hydraulic Pressure | 85 bar (1233 psi) |
| Operating Temperature Range | 40 to 230°C (100 to 450°F) |
| Ambient Temperature Range | -5 to 40°C (23 to 100°F) |
| Temperature Control Stability | ±1°C (2°F) |
| Temperature Sensor | Ni 120 (or PT-100 optional) |
| Electrical Service² | 200 VAC 3 phase delta 50/60 Hz; 240 VAC 3 phase delta 50/60 Hz; 400 VAC 3 phase Y 50/60 Hz; 400 VAC 3 phase delta 50/60 Hz; 480 VAC 3 phase delta 50/60 Hz; 575 VAC 3 phase delta 50/60 Hz |
| Maximum System Power Capacity | 39000 watts |
| Weight (empty)³ | 672 kg (1,482 lb) |
| Input/Output Capability Standard | 6 Inputs; 6 Outputs |
| Melter Dimensions (W x H x D) | 1520 x 3010 x 740 mm (59.9 x 118.5 x 29.2 in) |
| Installation (service) Dimensions | 2100 x 3010 x 1103 mm (82.7 x 118.5 x 43.5 in) |
| Protection | IP54 |
- Six additional temperature channels for control of spray guns, heaters, etc.
- Modular, non-stick axial, finned and smooth melt platens for quick change and easy clean-up
¹ Actual rates will vary depending on adhesive type, application parameters and input voltage.
² Permitted deviation from rated line voltage is ±10%.
³ Weight depends on melter configuration.
Nordson reserves the right to make design changes between printings.
